Ajustar espelhamento de blocos no AutoCAD

Ao fazer o espelho com o comando mirror do AutoCAD de um desenho contendo blocos, alguns itens podem acabar ficando em posições incorretas, sobretudo quando se trata de simbologias.

Vamos usar aqui um exemplo prático, que é o caso de um projeto de instalação elétrica (predial), onde a fiação acaba ficando invertida em relação à posição correta da mesma.

É algo simples de alterar em muitos casos, as vezes o projetista até deixa como está por preguiça falta de tempo, então deixe a desculpa justificativa de preguiça falta de tempo de lado e veja como é fácil e rápido.

Veja na figura (Fig. 1), na esquerda o desenho original e à direita o mesmo desenho espelhado.

Fig. 1 Veja destacado, o exemplo de como o bloco referente ao simbolo da fiação elétrica ficou "invertido".

Em alguns casos, o projetista vai simplesmente espelhar novamente os blocos um a um, se for um desenho pequeno como o da figura, pode até ser viável, mas em se tratando de um projeto maior isto pode representar algumas dezenas de minutos perdidos.

Então, uma forma mais rápida de corrigir isto é alterando todos os blocos espelhados de uma só vez, isto pode ser feito alterando o fator de escala em X ou Y dos mesmos, dependendo de cada caso como colocaremos a seguir.

Ocorre que quando um bloco é espelhado, é alterado o seu fator de escala X ou Y (dependendo da direção) para um numero negativo para que o mesmo seja invertido, sendo este setado para “-1.0″, então, se você ajustar o valor novamente para “1.0″ o bloco assume a sua posição original.

Uma consideração importante é que tal alteração da escala X tem efeito no caso do desenho ser espelhado na horizontal (um ao lado do outro), como colocado na figura, se for um espelhamento na vertical onde o desenho espelhado vá ficar acima do original, deve-se manter o fator de escala X em “-1.0″ e alterar o Y para “-1.0′ também. Observar que neste ultimo caso, textos que indicam a circuitos e comandos deverão ser reposicionados, exceto se estes forem atributos do bloco.

Alterar a escala dos blocos de uma só vez

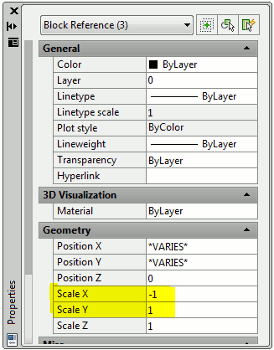

Fig. 2 Nesta janela altere o fator de escala X ou Y
dos blocos selecionados.

Este é um ajuste relativamente simples, primeiro visualize seu desenho e selecione os blocos do AutoCAD que quer alterar, basta clicar em cima deles (mas selecione apenas os blocos), depois que fizer isto clique com o botão direito do mouse e selecione “Properties…”, vai aparecer uma janela como a Fig. 2, dai você veja no grupo “Geometry” os itens “Scale X” e “Scale Y” (Escala X e Escala Y respectivamente), basta então alterar os valores conforme orientações passadas anteriormente.

Incrementando um pouco mais

Eventualmente você pode estar com uma planta bem maior e carregada de objetos, há um modo de selecionar rapidamente apenas os blocos que deseja ajustar o espelhamento.

Para isto, digite filter e o comando filter será acionado, então crie um filtro de seleção simples baseado no critério “Block name” e então selecione apenas os blocos que deseja na seleção (no nosso exemplo, bastaria selecionar os blocos de fiação que pretender), feito isto clique em “apply” e poderá observar que dentre as seleções de objetos apenas aqueles que fazem parte do filtro são selecionados.

Se tem dúvidas de como usar o “filter”, veja um tutorial detalhado para criar filtros de seleção.

Uma informação adicional, se precisar ajustar o espelhamento de textos, digite o comando mirrtext e aponte o valor igual 0 (zero).

Há uma consideração a respeito do que foi dito aqui, se você tem hábito de explodir os blocos que insere, não conseguirá sucesso.

Por hora é isto. Esta dica obviamente não resolve 100% dos casos e em algumas situações ainda vai precisar de algum ajuste, mas adianta o trabalho, e sobretudo se seus blocos utilizam atributos os resultados são ainda melhores.
