Vamos aprender configurar uma cota para a ser utilizada desenhos de arquitetura no AutoCAD, a proposta aqui é deixar seu desenho com aparência melhor (como a fig. 1) em relação ao padrão de setas do AutoCAD.
Muitas pessoas acabam usando o padrão do AutoCAD o que acaba deixando o desenho com um ar de desleixo. Com este tutorial você não terá mais esta desculpa.
Além dos passos para você configurar a cota, ao final será passado uma referencia para download, que diz respeito a normas técnicas de cotagem.
Info.: Post atualizado (Outubro/2018), incluido um tutorial em video sobre a criação de cotas. Se tiver restrição para visualizar o video, também pode acessar o tutorial ilustrado mais abaixo
As configurações abrangem as versões do AutoCAD a partir do 2000 até mais recentes (Ex.: AutoCAD 2019), porém algumas das telas podem sofrer leves alterações. Mas as configurações a serem alteradas não são afetadas e permanecem as mesmas.
Descrição do video:
Neste video explico como criar um estilo de cota no AutoCAD, adequado para arquitetura.
Caso preferir, pode seguir o tutorial ilustrado abaixo.
Você também pode baixar a apostila sobre normas de cotas.
Se você gostou do video, avalie e comente.

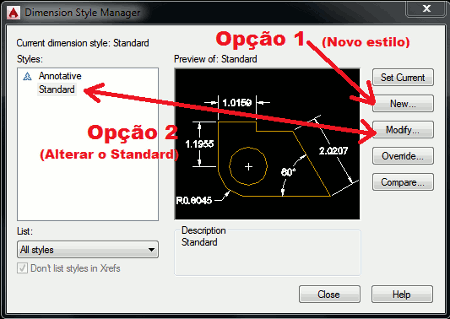

Digite o comando DDIM, ou acesse pelo menu Suspenso do AutoCAD, “Dimension > Dimension Style”. Vai aparecer uma janela inicial como a Fig. 2.
A primeira opção, você pode clicar no botão "New" caso queira criar um novo estilo. A opção 2, manter selecionado o "Standard" na lista de "Styles" e altera-la pelo botão Modify. Fica ao seu critério o que quiser fazer.

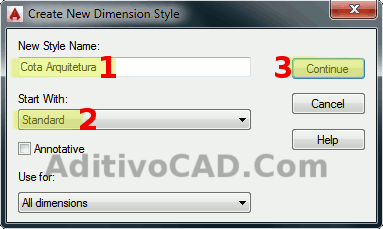

Ao acessar "New" (Fig. 2) Vai aparecer outra janela (Fig. 3), onde você deve:
1. Dar nome para o estilo de cota;
2. Manter o Standard Pré-selecionado;
3. Clicar em Continue.
Finalizado este passo, voltará a janela da Fig. 1 onde deve escolher Modify e seguir com a explicação do proximo tópico.
Importante observar que se você não usar a opção "New..." da primeira janela, este passo será suprimido!
Dica: Você pode criar mais de um estilo de cota no desenho. Por exemplo, quando houver desenhos em diferentes escalas no mesmo projeto e quiser usar cotas com tamanhos de textos e outras configurações individuais para cada parte do projeto.
Importante: Estamos tomando como base que você está iniciando uma cota baseada na opção padrão do AutoCAD (Standard), ou que esteja modificando (Modify) a própria cota Standard.
Em todas as janelas, marque e coloque os valores sugeridos e marcados em amarelo nas figuras seguintes.

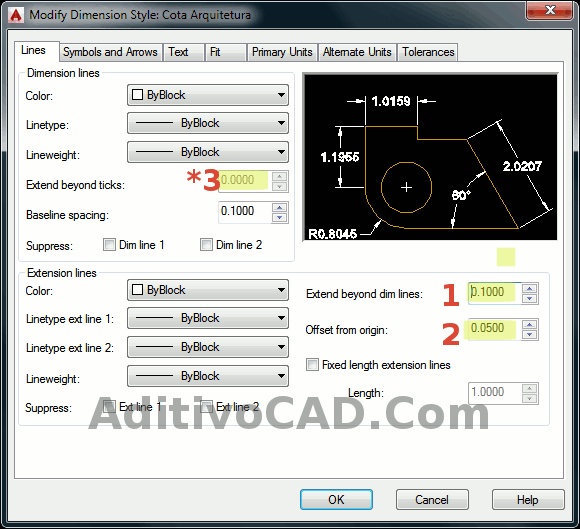

Alterações para a aba Lines (Fig 4):
1 - "Extend beyond dim lines". É o quanto as linhas de chamada passam acima da linha de cota.
2 - "Offset from Origin". É a distancia entre o ponto que você clica para iniciar a cota até o inicio da linha de cota.
3* - "Extend beyond ticks". Este ficará desabilitado de inicio, será possível altera-lo após configurar a aba "Symbols and Arrows" apresentada na sequencia. Então, após configurar o próximo passo volte neste campo e coloque o valor de 0.10

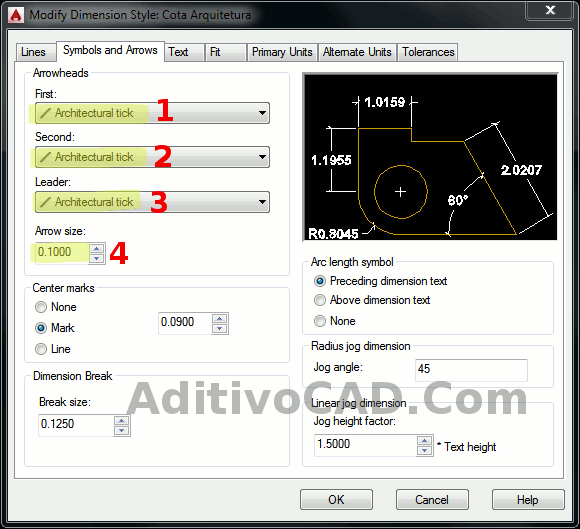

Altere na aba Symbols an Arrows (Fig 5):
1 e 2 - Selecione o Architetural tick.
3 - Selecione o Architetural tick, ou escolha uma seta para Leader.
4 - Arrow size é o tamanho da seta. Indique o valor sugerido e marcado.
Após colocar os itens acima. volte na aba "Lines" (Fig. 4) e coloque em "Extend beyond ticks" o valor de 0.10

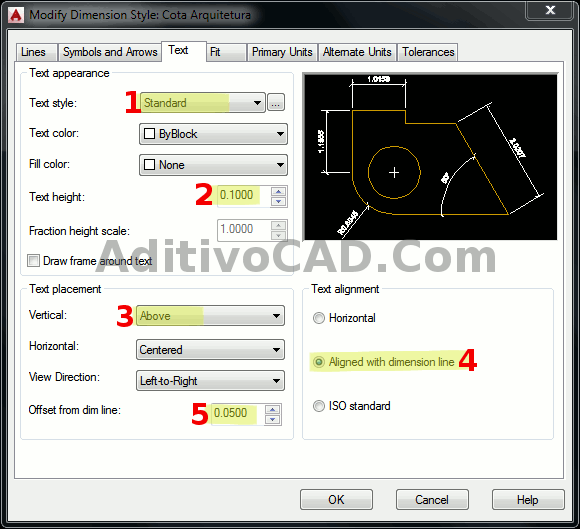

Altere na aba Text: (Fig. 6):
1 - Escolha um estilo de texto. Se quiser pode criar um novo.
2 - Text height é a altura do texto, é bom que seja escolhido em função da escala que o desenho será impresso. O valor sugerido 0.10 baseia em uma escala 1/50 onde o texto ficará com 2mm de altura. Caso não saiba como fazer isto, veja um outro tutorial: Estabelecer a altura do texto em função da escala.
3 - Local do texto na cota vertical, escolha "Above", que é sobre a linha.
4 - Alinhamento do texto, escolha a opção indicada para o texto alinhar com a linha de cota.
5 - Offset from dim line, é a distancia entre a base do texto e a linha de cota. Colocamos como referencia a metade do valor fornecido na altura do texto.

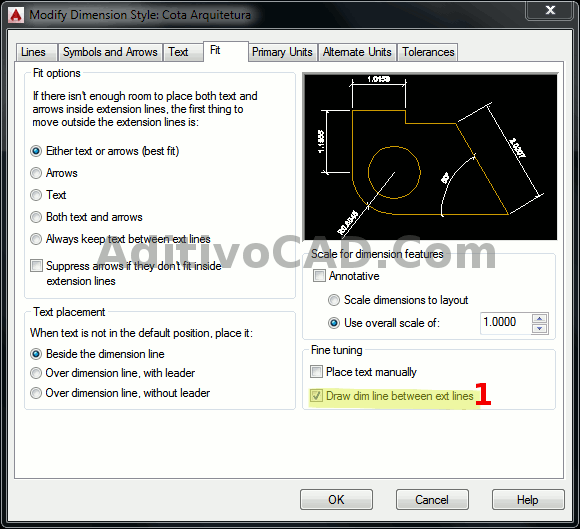

Altere na aba Fit: (Fig. 7)
1 -Deixe marcado o item "Draw dim line between ext lines", faz com que a linha de cota seja desenhada mesmo quando
a distancia da cota for curta e não couber o texto com folga. Exemplo que ocorre comumente em cota de espessura de paredes.
Nada mais precisa ser alterado nesta aba da Fig. 7.
Eventualmente você pode marcar o item acima (place text manually) para colocar o texto de cotas manualmente em algum local, quando não
couberem com folga entre as linhas de cota. O detalhe para esta opção é que vai precisar posicionar todos os textos,
o que não seria problema já que de todo modo será o mesmo clique que você daria pra posicionar a linha de cota.

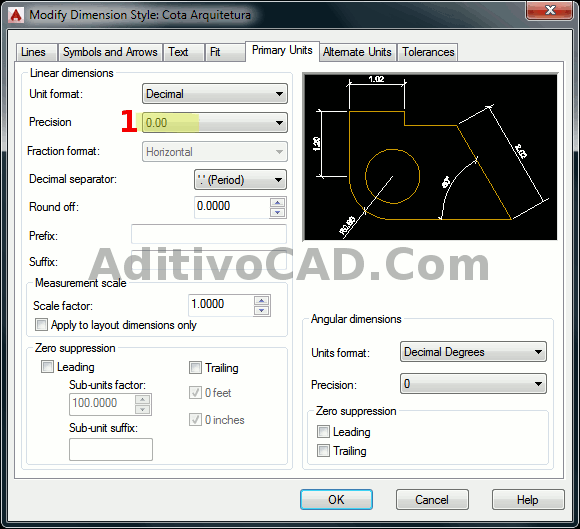

Altere na aba Primary Units: (Fig. 8):
1 - Altere o item "Precision" para 0.00, esta é a precisão das casas decimais nos valores de cotas. Duas casas é mais que suficiente e usado em desenhos de arquitetura.
Importante: Finalizada todas alterações. clique no botão "OK" para fechar, pois se clicar em "Cancel" perderá todas alterações feitas.
As abas "Alternate Units" e "Tolerances" não precisam ser alteradas.
Colocamos neste tutorial um exemplo aplicável em arquitetura, mas outros podem ser utilizados.
Vale lembrar que existem normas de desenho que estabelecem como deve ser uma cota, o link a seguir é
uma apostila PDF sobre normas de cotas e escalas:
Baixar Apostila - Normas de cotagem
Ótimas explicações. Parabéns.
Nota mil... Me ajudou demais. Obrigado mesmo, de coração
o tutorial é muito produtivo parabéns
eu faço tudo certo mas quando puxo as cotas não aparece os numero ou valor das mesma
Fredy (respondeu em 25/04/2022)Mais provável ser configuração do tamanho do texto. Reveja o video e faça exatamente igual em um novo arquivo, as vezes repetindo o processo vai encontrar o que ficou diferente.
Existe uma forma de deixar as cotas sempre sobre o desenho e a hachura? Às vezes, de ajustar o desenho, as cotas vão ficando por baixo e somem. Isso inclui as linhas de parede, que às vezes ficam abaixo da hachura da própria parede.
Fredy (respondeu em 23/02/2022)Juliana, pode desenhar a cota por último. No caso de editar o desenho e ela mudar, ai precisa ajustar manualmente, podendo usar o comando DRAWORDER para isto
Encontrei aqui o que não havia encontrado em nenhum outro Blog ou canal Yutube. Excelente explicação. Obrigado por compartilhar seu conhecimento.
Parabéns, otima explicação.
Queria tirar um dúvida.
Depois que arrumei as configuraçoes das cotas como gostaria e ao finalizar a propriedade das cotas (dimensions style manager) e antes de clicar na aba no botao de "close", tem o botao de "set current", ao clicar no set current, as cotas existentes nao deveriam ser no formato que voce que voce selecionou?
Fredy (respondeu em 17/05/2021)Carlos, o "Set current" seta como corrente, as próximas serão desenhadas no novo padrão.
Para alterar as que estão desenhadas para o padrão corrente, pode acessar pelo menu Suspenso do AutoCAD a opção "Dimension > Update" e selecionar as cotas, ou digitar o comando -DIMSTYLE (coloque o nome do comando com sinal de -) e acionar a opção "Apply" para então selecionar as cotas que quer alterar para o padrão corrente.
Outra alternativa é alterando as propriedades da cota (seleciona, escolhe properties e filtra por tipo de objeto).
Estas são as alternativas de alterar, dependendo de versões do AutoCAD alguns métodos podem se diferenciar.
Muito bom, bem objetivo... me ajudou muito, obrigada.
Boa tarde, gostaria de saber como faz a configuração da cota em espaço pequeno. Na imagem ilustrativa no inicio da página tem ela, de 0.15 cm e ela fica do lado das demais.
Fredy (respondeu em 16/03/2021)Graziely, dá uma conferida nas configurações da aba "Fit" (fig. 7), teste as opções do item "Fit Options" também para encontrar uma configuração desejada. Creio que seja isto que procura.
EXCELENTE TUTORIAL. MAS GOSTARIA DE SABER COMO DEIXAR ESSE NOVO ESTILO COMO FIXO, PARA TODA VEZ QUE EU ENTRAR NO CAD JA ESTEJA PADRÃO
Fredy (respondeu em 02/03/2021)Marcia, pode criar um template que inclua este estilo a cota. Ai é só iniciar seus desenhos usando a template.
Tem um tutorial ensinando a criação de template: aditivocad.com/blog/criacao-de-templates-no-autocad-tutorial/
Muito fácil de entender. Obrigada!
Muito esclarecedor, me ajudou bastante, obrigado
Ajudou muito! Obrigada!
Estou ainda tentando aprender CAD mas, ja vi que seu tutorial é fantastico, abre muitas possibilidades para quem conhece puco ou nada de CAD como eu, parabéns pela iniciativa, acredito que no meu desenvolvimento em criação de projetos de Luminotécnica será de grande valia, agradecido, abraços.
Maravilhoso . Tudo de bom seu tutorial.
Olá, já vi diversos tutoriais, mas como este, estou para ver. Vocês estão de parabéns. Muito obrigado
Olá, excelente explicação, parabéns!!
Gostaria que fizessem uma sobre diminuir o tamanho dos blocos, eu não consigo
Fredy (respondeu em 08/01/2020)Thaynara, há opções fáceis:
- Pode usar o comando Scale e aplicar um valor fracionado menor que 1.0 (ex. 0.5 reduz à metade);
- Acessa a propriedade do bloco (selecione e botão direito para properties) e altera os fatores Scale X e Scale Y;
- Ou para alterar todos os blocos inseridos, use o editor de blocos (clique duplo no bloco) e aplique um fator de escala no mesmo.
Preciso cotar um desenho que será plotado na escala 1:750
Como tenho que configurar a cota?
Fredy (respondeu em 03/11/2019)Camilla, o esquema de configurar é o mesmo independente de escala, o que muda são os valores/medidas.
Configure a altura do texto e siga a mesma proporção para os demais componentes que pedem unidades. Para esta escala que vc informa, considerando metros, use um texto a partir de 2.20.
Veja também Configurar altura de texto no AutoCAD para obter um texto adequado para sua cota.
Boa noite! Gostaria de parabenizá-lo pelo excelente site! E ainda mais por compartilhar o conhecimento! As dicas me ajudaram bastante!
Olá, meu desenho está em metros e segui todos os passos aqui de configuração, mas mesmo assim minhas cotas ficaram minusculas. É para cotar uma área com cerca de 474x400 metros. obrigada!
Fredy (respondeu em 14/10/2019)Olá Marina.
Você precisa estabelecer a altura do texto em função da escala que será impresso (isto está explicado na parte textual da configuração).
No exemplo citado, a altura de 0.10 seria uma altura para uma escala de 1:50, mas a área de mais de 400 metros que você cita não se encaixa nesta escala, em nenhum formato de papel.
A solução é simplesmente alterar a altura do texto seguindo a proporção ou escolhendo em função da escala. Outros parâmetros, como por exemplo a setas/ticks também podem precisar de ajustes.
Ficou muito claro. Obrigado.
Gostei das dicas e instrução,pois já tenho 70 anos. Terei que revisar vare-as vezes e terei de aprender, isso sera muito importante para eu, obrigado
Olá boa tarde
Eu tenho uma duvida em relação a linha de referencia.
No seu desenho, as linhas saem encostadas do objeto que desenhou, e no meu arquivo estão separadas. Como que eu resolvo isso? Quero que essa distancia seja de no máximo 0.01 m.
Seu tutorial me ajudou muito!! Só estou com esse problema mesmo.
Aguardo retorno
Grata
Fredy (respondeu em 09/06/2019)Fabiane, altere o item "Offset from dim line" (vide Fig. 6), ali pode estabelecer a medida de 0.1 ou outra que desejar.
Boa noite gostaria de saber como faço pra por a virgula, ex ao invés de ser 15000 ser 150,00?
Fredy (respondeu em 23/05/2019)Keila, deve ajustar o item "Primary Units" da Fig. 8.
Alterando o campo "Decimal separator" para "Comma" (que é virgula). E alterando "Precision" para duas casas decimais (0.00).
Fazendo assim, a medida 150 ou mesmo 150.00 ficará como 150,00
Se o seu problema for em uma conversão de medidas, como para transformar a medida 15000 em 150,0 deve também alterar na mesma aba o item "Scale factor" para 0.01 (isto afetará todas as medidas de cotas que pertencerem ao estilo editado).
Senhores, você têm muita boa vontade de repassar o que vocês sabem. Tem gente que critica, não sabe o trabalho que dá organizar isso.
bom dia, poderia disponibilizar passo a passo de como plotar um projeto para impressao no cad por favor.
obg
Fredy (respondeu em 29/09/2018)Jonny, segue algum material que pode ajudar:
Preparar escala: aditivocad.com/blog/escala-no-autocad-como-preparar-seu-desenho/
Apostilas de AutoCAD: aditivocad.com/apostilas.php?de=autocad
No segundo item, tem várias apostilas que incluem a parte de plotagem.
Leomar Schultz
Parabéns, gostei demais! Resolveu minha dúvida!
Olá, muito boa suas dicas, apliquei a um desenho no qual baixei da net! Quero fazer a devida impressão, porém esta completamente fora, como eu faço para imprimir um objeto em seu tamanho real?
Exemplo tenho um desenho de uma faca de 30 cm e quero fazer a impressão do desenho em tamanho real para que depois possa fazer os moldes no aços. Poderia me ajudar por gentileza!
Muito obrigado!
Fredy (respondeu em 30/08/2018)Anderson, é definir escala na hora da impressão. Se o mesmo desenho exemplificado medisse 30.0 no AutoCAD, quando for plotar colocaria o fator de escala em como sendo 10 mm : 1, se ele estiver com 0.30 coloque 1000 mm : 1. Isto é definido no campo "Plot Scale".
Fredy, muito obrigado pelo esclarecimento e ajuda!
Ficou claro, vou seguir suas orientações.
Fredy (respondeu em 25/08/2018)Beleza Jonathan, que bom que foi útil.
Esta é uma parte da norma que acaba sendo ignorada (quase ninguém usa), tanto que nem tinha mencionado no corpo do artigo. Mas em trabalhos acadêmicos, concursos ou um alguma concorrência que tenha rigor técnico, saber aplicar isto pode fazer a diferença.
Olá, obrigado pelas explicações, mas fiquei com dúvida em relação a como representar as cotas de forma correta, atendendo as exigências da NBR 6492 em relação a representar as cotas em metros para dimensões iguais ou superiores a 1,00 m e em centímetros para as dimensões inferiores a 1,00 m (exemplo 15 cm e não 0,15 m), e os milímetros como se fossem expoentes. Poderia me auxiliar com isso? Muito obrigado.
Fredy (respondeu em 23/08/2018)Jonathan, não há como criar um unico estilo de cota do AutoCAD para apresentar metros e cm. Para atender a exigência do item 9 da NBR6492, é preciso improvisar.
Uma alternativa é criar dois estilos, um pra metro e outro pra centímetro. Cote seu desenho no estilo de metros, depois localize as cotas de medidas que devem ser em centímetros e altere o estilo/propriedade.
Para criar o estilo em centímetros, na aba "Primary units" (da fig.8) deixe precisão sem casas decimais e coloque o fator 100 no item "Measurement scale".
Sobre o numero sobrescrito para representar a terceira casa decimal, só na base da gambiarra mesmo. Edite o texto da cota, insira o sinal ^ depois do ultimo numero (ex. 2.205^) então selecione apenas o 5^ clique com o botão direito e selecione Stack. Esta terceira casa decimal também só criando outro estilo com 3 casas ou editando manual. Chamo isto de gambiarra pois se alterar o desenho a cota editada não acompanha a nova medida, fique ciente disto.
Olá Amigos!
Gostaria de uma dica de como ajustar a cota no AUTOCAD para ao invés de ficas assim: 150,00 (um metro e cinquenta centímetros) ficar assim: 1,50 (um metro e cinquenta centímetros.
Fredy (respondeu em 18/08/2018)Ezequiel, na aba "Primary units" (da fig.8), no item "Measurement scale" coloque um valor decimal 0.01 pra fracionar a a medida, assim uma distancia real de 150 aparecerá como 1.50
Boa tarde! como configurar cota para que o número exibido seja os de depois do ponto?
Ex: .15?
Fredy (respondeu em 15/08/2018)Pablo, na Fig.8 observe que logo abaixo a esquerda, tem um item "Zero Supression", nele marque o item "Leading" que assim o zero a esquerda será suprimido, fazendo com que a cota 0.15 apresente .15
Muito obrigada, ajudou bastante!
Mas como Tornar esta configuração padrão, ou seja, quando abrir um desenho novo, já abrir com esta configuração.
Obrigado
Fredy (respondeu em 28/02/2017)Jairson, basta que abra desenho novo, crie a cota e salve como template. Assim, sempre que for iniciar um novo desenho, basta inicia-lo com base no referido.
Confira: Como criar template no AutoCAD
Olá,
Muito boa sua explicação, parabéns!
Queria saber como faço para que no momento que der o comando Dimension ele mude o Layer que está ativo para um outro que configurei para ser usado nas cotas.
Fredy (respondeu em 18/02/2017)O Comando Layer e Dimesion são distintos. Altere a layer apenas selecionando a layer desejada na barra de layers, então execute a cota.
Obrigado bem ilustrativo.
Quando abro style no dimension, auto cad 2016, não aparece o estilo ISO-25. Como fazer para carregar esse estilo?
Fredy (respondeu em 27/01/2017)Inicie o novo desenho a partir do template ?acadiso.dwt? que a cota em questão estará presente.
Foi útil para uma consulta rápida. Eu não sabia como entrar no DDIM.
Olá, tem alguma forma de salvar a configuração de cotagem para usar em outro desenho?
Fredy (respondeu em 12/10/2016)Criar um template e iniciar o projeto com base nele, é uma das formas, confira neste tutorial: Criar Template no AutoCAD
Outra forma é pegar uma cota feita com a configuração desejada, copia-la de um projeto com Ctrl+C e colar no novo projeto com Ctrl+V, isto trará a configuração da mesma.
Olá, Gostei muito da sua explicação. Está bem nítida e fácil.
Só fiquei com uma dúvida a respeito do campo Center Marks que consta na aba Symbols and Arrows. Não sei exatamente para que serve.Testei fazendo variações de valores mas não houve alteração visual.
Poderia me ajudar?
Muito grato.
Fredy (respondeu em 23/07/2016)Há outros itens que não tem uma aplicação direta na cota de arquitetura bastando mante-los como padrão, este ai é um deles. Refere-se a marcação de centro de arcos e círculos?
