A criação barras de ferramentas (ou toolbars), é um processo bem simples. Este tutorial foi elaborado com base no AutoCAD 14, no entanto de forma semelhante pode ser executado no AutoCAD 2000. Para versões mais recentes do AutoCAD, as diferenças de interface são grandes e o tutorial não tem boa aplicação.
Criando suas próprias barras de ferramentas, o usuário pode reunir seus comandos favoritos em uma mesma barra, ou ainda, pode criar botões para acionar comandos de rotinas.
Será explicado em 4 passos, os procedimentos necessários para a criação de uma toolbar. Então vamos lá.

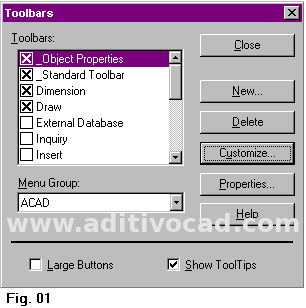

Acione o comando toolbar, para isto, basta digitar toolbar na linha de comandos do AutoCAD. Será apresentado então, um dialogo este abaixo.
Neste dialogo, é apresentada uma lista das barras de ferramentas, além também, de alguns botões, sendo:
Close – Encerra o dialogo.
New… – Permite que seja criada uma nova barra.
Delete – Apaga a barra de ferramentas selecionada na lista.
Customize… – Permite que barras de ferramentas existentes sejam alteradas.
Properties… – Apresenta propriedades da barra selecionada na lista.
Na lista Menu Group é apresentada a relação de grupos de menus carregados no AutoCAD
Dentro do dialogo Toolbars (Fig. 01), clique no botão New…, então será apresentada uma janela como a seguinte.
Em Menu Group selecione o grupo de menu que esta nova barra será inclusa, caso não tenha um grupo de menu use o ACAD.
Após confirmar clicando em OK, note que o nome da barra foi adicionado ao Dialogo Anterior (Fig. 01), e uma pequena barra sem nenhum botão aparecerá na tela. Pronta a barra de ferramentas, o próximo passo é criar os botões…

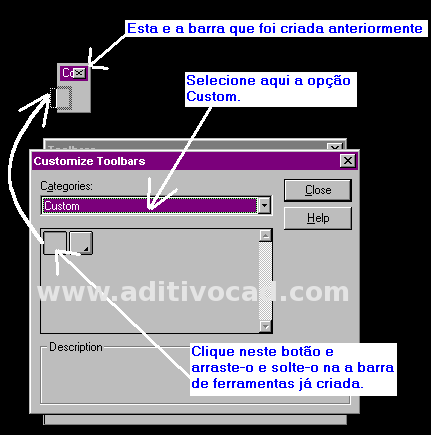

Agora dentro do dialogo Toolbars (Fig. 01), clique no botão Customize…, então surgirá outro dialogo (Figura ao lado) para que possa criar os botões para a barra de ferramentas. Basta que siga as instruções conforme a imagem abaixo.
Repita o mesmo procedimento para o numero de botões que desejar incluir na barra de ferramentas.
Após ter incluído os botões na barra, ela terá uma aparência como da figura ao lado, isto considerando que tenha incluído quatro botões.
Então agora, basta criar uma imagem para os botões e vincular cada um a um comando, este comando poderá ser tanto um comando do AutoCAD como o de uma rotina Autolisp.
Para criar a imagem do botão e vincula-lo ao comando desejado, basta posicionar o mouse e dar um clique com o botão direito sobre o botão desejado na barra de ferramentas, então será apresentado outro dialogo como o da figura ao lado.
Neste Dialogo, basta digitar o nome do botão (Name) e uma descrição (Help) para ser apresentada na barra de status do AutoCAD, quando posicionar o mouse sobre o botão.
Em Button Icon, selecione uma imagem para este botão, o AutoCAD oferece algumas prontas para que utilize-as, se preferir, selecione uma em branco e depois clique em Edit… Então poderá desenhar o botão desejado.
Após ter escolhido ou desenhado o botão e ter preenchido os demais campos, é hora de especificar o comando que será chamado quando clicar no botão.
No campo Macro (onde está ^C^C) coloque o comando a ser executado.
Preceder o comando com ^C^C, significa que se algum comando estiver sendo executado, será cancelado antes de iniciar o novo comando. Neste exemplo, digite no campo Macro: a instrução ^C^C_PLINE e isto fará com que o comando para desenho de polyline seja executado.
Após definir o comando e os demais campos, clique em Apply e feche o dialogo.
Repita o mesmo procedimento para os demais botões e por fim feche os diálogos abertos anteriormente.
E é isto ai. Em casos de falhas, recomendamos que releia o tutorial e revise cada etapa.
Tutorial criado em Agosto/2002. Revisado pela ultima vez em Fevereiro/2011.
