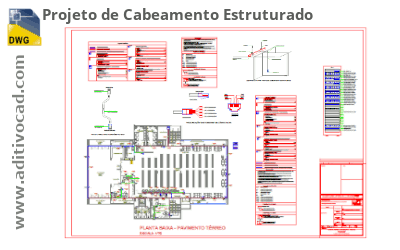

Projeto de redes para uma biblioteca de dois pavimentos, inclui plantas baixas com identificação de pontos, eletrocalhas e tomadas RJ45.
As pranchas contém legendas e detalhes construtivos, além de apresentar materiais como racks, eletrocalhas e tomadas RJ45. O projeto segue normas, como a EIA/TIA-568, para polarização e identificação de cores dos cabos de rede.
O arquivo é um DWG editável voltado para estudos e aprendizado sobre infraestrutura de telecomunicações, organização de redes, distribuição de cabos e instalação de equipamentos.
Iniciar Download »
Nov/2024 | Dwg (Zip ≈800kb) | UFT
