Confira o esquema de instalação elétrica em formato DWG de uma quadra de esportes coberta, para escola.

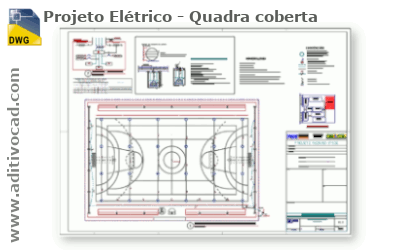

Apresenta a planta baixa com traçado de tubulações, fiações, locação de tomadas e iluminação, com lâmpadas de mercúrio pendentes no teto.
Além disso, inclui o detalhamento das luminárias, o diagrama multifilar, o quadro de cargas e a legenda de símbolos padronizada para o projeto.
Este é um projeto totalmente editável e serve como base de estudos para o desenvolvimento de projetos elétricos ou implementação em escolas no padrão FNDE.
