Projeto de piscina com 25 metros

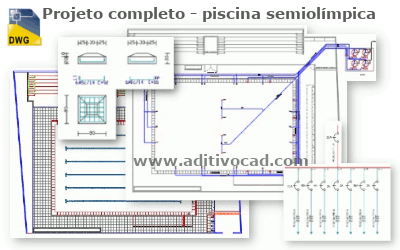

Baixe este projeto completo e detalhado de uma piscina esportiva com 25 m de comprimento, feita em CAD.

Arquivos DWG editáveis com pranchas de arquitetura contendo a planta baixa, cortes, detalhes construtivos, desenho da arquibancada e área de banheiros e vestiários.

A estrutura conta com formas e a armação de ferragens, além do detalhamento técnico do projeto estrutural com fundações, vigas, pilares e quadro de ferros.

O projeto elétrico apresenta a distribuição de pontos de energia e iluminação, traçado de fiações, quadro de comandos, diagrama trifilar e quadro de cargas.

No esquema hidráulico está o sistema de abastecimento de agua, drenagem para a rede de esgoto, especificação e desenho de filtros e bombas, e isométrico das duchas lava-pés.

Iniciar Download »
Abr/2023 | Dwg (Zip ≈4.3mb) | IFAL
